NY8TE64A 是以MTP作為程式記憶體，并以EEPROM作為非揮發性資料記憶體的 8 位微控制器，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高抗電磁干擾等顯著優勢。 NY8TE64A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
NY8TE64A 內建高精度十二加二通道十二位類比數位轉換器，與高精度電壓比較器，足以應付各種類比界面的偵測與量測。在I/O的資源方面，NY8TE64A 有 18 根彈性的雙向I/O腳，每個I/O 腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個 I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面， NY8TE64A內建了可選擇頻率的大電流輸出紅外載波發射口 (PA3)。
NY8TE64A 有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8TE64A 提供4 組 10 位元解析度的PWM輸出，1 組蜂鳴器輸出可用來驅動馬達、 LED、或蜂鳴器等等。
NY8TE64A 采用雙時鐘機制，高速振蕩或者低速振蕩都可以分別選擇內部RC振蕩或外部Crystal 輸入。在雙時鐘機制下，NY8TE64A 可選擇多種工作模式如正常模式(Normal)、慢速模式 (Slow mode) 、待機模式(Standby mode) 與睡眠模式(Halt mode) 可節省電力消耗延長電池壽命。并且微控制器在使用內部 RC 高速振蕩時，低速振蕩可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。
在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒 NY8TE64A 進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
NY8TE64A內建除錯仿真電路，利用兩個腳位與很少的外接硬體，就能實現在線仿真器的大多數功能, 例如設定程式執行條件與中斷條件, 片上單步執行，以及查看及設定各種暫存器的內容。仿真的執行效果將比一般的仿真器更接近實際IC運作。
NY8TE64A內建的一組變頻振蕩器，能彈性選擇輸出頻率區段，以適用于多樣的霧化器元件，更可以程式細調輸出頻率，細度足以應付霧化器的元件偏差。
寬廣的工作電壓：
? 3.3V ~ 5.5V @ FINST = 8MHz。
? 2.2 V ~ 5.5V @ FINST＜4MHz。
l 寬廣的工作溫度：-40°C ~ 85°C 。
l 超過 ±8KV 的ESD。
l 雜訊過濾功能(Noise Filter) 打開時可容忍超過 ±4KV 的 EFT 。(操作電壓@5V)
l 4Kx14 bits MTP。
l 288 bytes SRAM。
l 256 bytes EEPROM。(一萬次讀寫
)

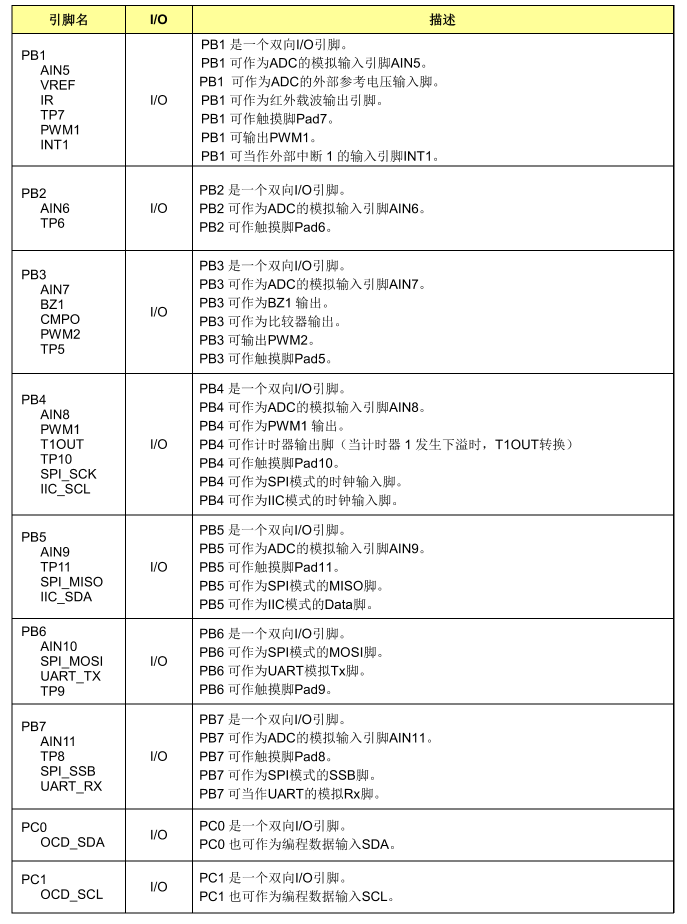

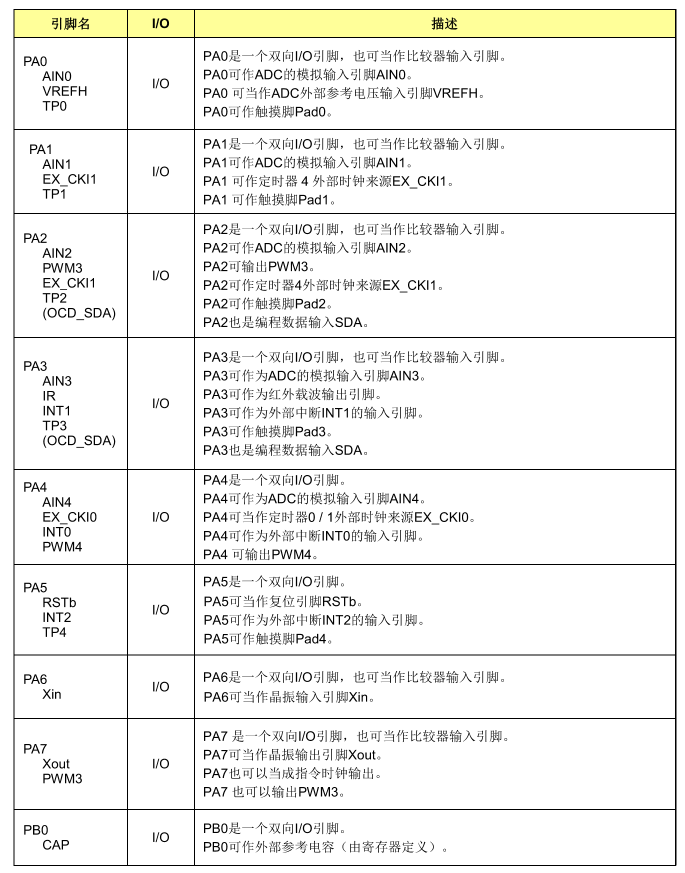

l 18 根可分別單獨控制輸入輸出方向的I/O腳 (GPIO) 、PA[7:0]、PB[7:0] 、 PC[1:0] 。
l PA[5:0]、PB[3:0] 及 PC[1:0] 可選擇輸入時使用內建下拉電阻。
l PA[7:0]、PB[7:0] 及 PC[1:0] 可選擇輸入時使用上拉電阻。
l PB[7:0]、PC[1:0] 可選擇開漏極輸出
(Open-Drain) 。
l 所有I/O腳輸出可選擇小灌電流(Small Sink Current) 或一般灌電流 (Normal Sink Current) 或大灌電流(Large
Sink Current) ，唯PB[7:6]、PC[0] 不能選擇 Small Sink Current。PA[4]可另外選擇 Ultra Sink Current 。
l 所有I/O腳輸出可選擇小推電流(Small Drive Current)或一般推電流 (Nromal Drive Current) ，唯PB[7:6]、PC[0]
只能選擇Normal Drive Current。PA[4]可另外選擇 Ultra Drive Current 。
l 8 層程式堆棧(Stack)。
l 存取資料有直接或間接定址模式。
l 一組 8 位上數計時器(Timer0)包含可程式化的頻率預除線路。
l 兩組 10 位下數計時器(Timer1, 4)可選重復載入或連續下數計時。
l 四個 10 位脈沖寬度調變(PWM1, 2, 3, 4)。
l 一個蜂鳴器輸出(BZ1)。
l 38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
l 大電流輸出紅外線載波發射口。
l 內建準確的低電壓偵測電路(LVD)。
l 內建十二加二通道 12 位類比數位轉換器(Analog to Digital Converter)。
l 內建準確的電壓比較器(Voltage Comparator)。
l 內建上電復位電路(POR)。
l 內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。
l 內建電阻頻率轉換器(RFC)功能。
l 雙時鐘機制，系統可以隨時切換高速振蕩或者低速振蕩。
? 高速振蕩：E_HXT (超過 6MHz外部高速石英振蕩
)
E_XT (455K~6MHz外部石英振蕩)
I_HRC (1~20MHz內部高速RC振蕩)
? 低速振蕩：E_LXT (32KHz外部低速石英振蕩)
I_LRC (內部 32KHz低速RC 振蕩 )
l 四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式 (Standby
mode) 與 睡眠模式(Halt mode)。
NY8TE64A
l 十四種硬體中斷：
? Timer0 溢位中斷。
? Timer1 借位中斷。
? Timer4 借位中斷。
? WDT 中斷。
? PA/PB 輸入狀態改變中斷。
? 三組外部中斷輸入。
? 低電壓偵測中斷。
? 比較器輸出轉態中斷。
? 類比數位轉換完成中斷。
? 串行接口模組(SIM)中斷。
? 觸摸計數器溢位中斷。
? 觸摸比較中斷。
? UART 接口模組讀或寫中斷。
? EEPROM寫入完成中斷。
l NY8TE64A在待機模式(Standby mode)下的十二種喚醒中斷：
? Timer0 溢位中斷。
? Timer1 借位中斷。
? Timer4 借位中斷。
? WDT 中斷。
? PA/PB 輸入狀態改變中斷。
? 三組外部中斷輸入。
? 低電壓偵測中斷。
? 比較器輸出轉態中斷。
? 類比數位轉換完成中斷。
? 串行接口模組(SIM)中斷。
? 觸摸計數器溢位中斷。
? 觸摸比較中斷。
l NY8TE64A在睡眠模式(Halt mode)下的三種喚醒中斷：
? WDT 中斷。
? PA/PB 輸入狀態改變中斷。
? 三組外部中斷輸入。
l NY8TE64A有 12 通道的觸摸偵測腳位。
l 內建變頻振蕩器(V_HRC) 提供 32MHz/20.8MHz/16MHz/13.6MHz 四種選擇。可微調精度至 ± 0.1%。
l 內建二線控制的除錯仿真電路(On Chip Debug)。

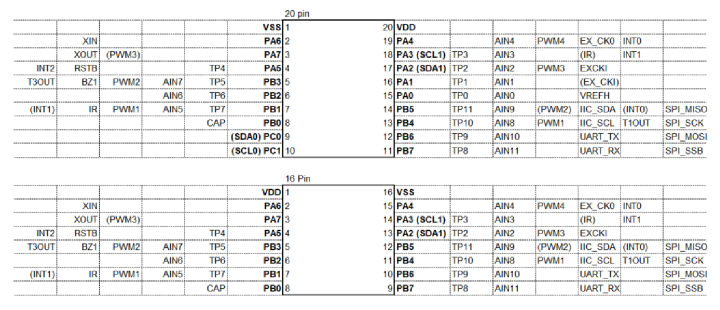

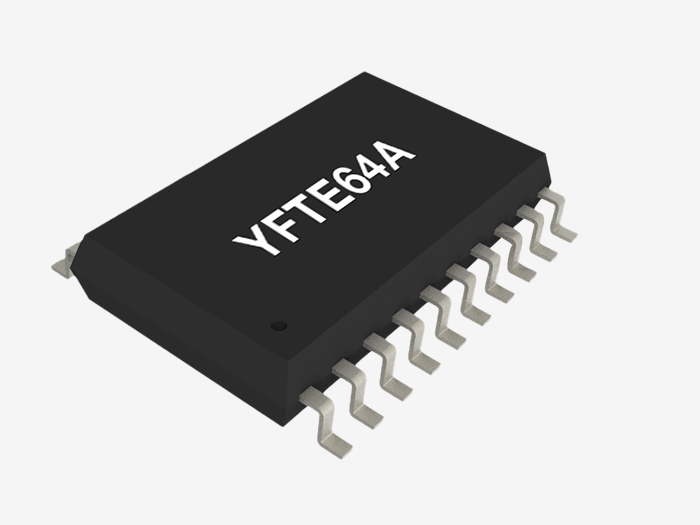

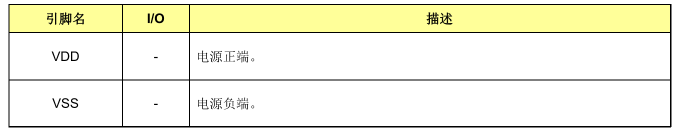

NY8TE64A提供兩種封裝類型：SOP20 和SOP16
