YF63DD是以EPROM作為存儲器的8位單片機，并內置高精度LDO(高精度低壓差線性穩壓器),專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高性價比等顯著優勢。YF63DD核心建立在RISC精簡指令集架構可以很容易地做編程和控制，共有55條指令。除了少數指令需要兩個指令時鐘，大多數指令都是一個指令時鐘能完成，可以讓用戶輕松地以過程控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
YF63DD有四組定時器，可用系統時鐘當作一般的計時應用或者從外部訊號觸發來計數。另外YF63DD提供3組10位的PWM輸出，3組蜂鳴器輸出，可用來驅動馬達、LED、或蜂鳴器等等。
YF63DD采用雙時鐘機制，高速振蕩時鐘或者低速振蕩時鐘都由內部RC振蕩或外部晶振輸入。在雙時鐘機制下，YF63DD可選擇多種工作模式如正常模式（Normal）、慢速模式（Slow mode）、待機模式（Standby mode）與睡眠模式（Halt mode），可節省電力消耗，延長電池壽命。并且單片機在使用內部RC高速振蕩時，低速振蕩可以同時使用外部精準的晶振計時。可以維持高速處理同時又能精準計算真實時間。
在省電的模式下，如待機模式（Standby mode）與睡眠模式（Halt mode）中，有多個中斷源可以觸發來喚醒YF63DD進入正常操作模式（Normal mode）或慢速模式（Slowmode）來處理突發事件。
寬廣的工作電壓：(指令時鐘為 4 個 CPU 時鐘，亦即 4T 模式)
2.0V ~ 5.5V @系統時鐘 ≦8MHz。
2.2V ~ 5.5V @系統時鐘 >8MHz。
l 寬廣的工作溫度：-40°C ~ 85°C
l 2Kx14 bits 程序存儲器空間。
l 128 字節的通用數據存儲器空間。
l 14 根可分別單獨控制輸入輸出方向的 I/O 腳（GPIO）、PA[7:0]、PB[5:0]。
l PA[5,3:0]及 PB[3:0]可選擇輸入時使用內部下拉電阻。
l PA[7:0]及 PB[5:0]可選擇輸入時使用內部上拉電阻。
l PB[5:0]可選擇開漏輸出（Open-Drain）。
l PA[5]可選擇當作輸入或開漏輸出（Open-Drain）。
l 所有 I/O 腳輸出可選擇一般灌電流（Normal Sink Current）或大灌電流（Large Sink
Current），除 PA5 外。
l 8 級深度硬件堆棧（Stack）。
l 存取數據有直接或間接尋址模式。
l 一組 8 位上數定時器（Timer0）包含可編程的預分頻器。
l 三組 10 位下數定時器（Timer1、2、3）可選自動重載或連續下數計時。
l 三個 10 位的脈沖寬度調變輸出（PWM1、2、3）。
l 三個蜂鳴器輸（BZ1、2、3）。
l 38/57KHz 紅外線載波（IR）頻率可供選擇，同時載波之極性也可以通過寄存器選擇。
l 內置準確的低電壓偵測電路（LVD）。
l 內置十一加一通道 12 位 ADC 模數轉換器（Analog to Digital Converter）。
l 內置精準的電壓比較器（Voltage Comparator）。
l 內置上電復位電路（POR）。
l 內置低壓復位功能（LVR）。
l 內置看門狗計時（WDT），可由配置字節（Configuration Word）控制開/關。
l 內置電阻/頻率轉換器（RFC）功能。
l 四種工作模式可隨系統需求調整電流消耗：正常模式（Normal mode）、慢速模式（Slow
mode）、待機模式（Standby mode）與睡眠模式（Halt mode）。
l YF63DD 在睡眠模式（Halt mode）下的四種喚醒中斷：
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷。
l YF63DD 在待機模式（Standby mode）下的十一種喚醒中斷：
Timer0 上溢中斷。
Timer1 下溢中斷。
Timer2 下溢中斷
Timer3 下溢中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷。
低電壓偵測中斷。
比較器輸出翻轉中斷。
ADC 模數轉換完成中斷。
l 十一種硬件中斷：
Timer0 上溢中斷。
Timer1 下溢中斷。
Timer2 下溢中斷。
Timer3 下溢中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
兩組外部中斷。
低電壓偵測中斷。
比較器輸出翻轉中斷。
ADC 模數轉換完成中斷。
l 雙時鐘機制，系統時鐘可以隨時切換高速振蕩或者低速振蕩。
高速振蕩時鐘: E_HXT（超過 6MHz 外部高速晶振)
E_XT（455K~6MHz 外部晶振）
I_HRC（1~20MHz 內部高速 RC 振蕩）
l 低速振蕩時鐘： E_LXT（32KHz 外部低速晶振）
I_LRC（內部 32KHz 低速 RC 振蕩）

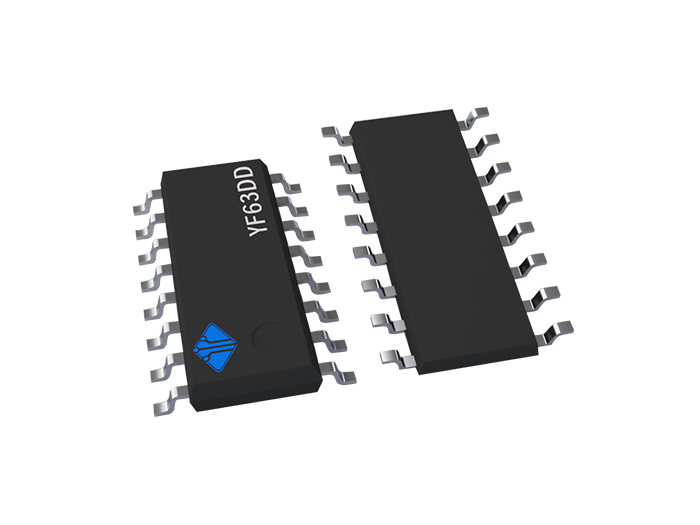

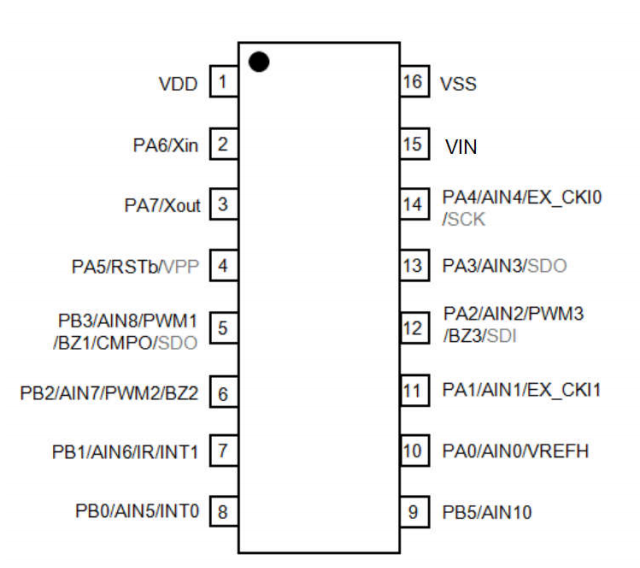

YF63DD提供一種封裝類型：SOP16
