在電子電路中，我們經常會遇見的叫做分壓電路，分壓電路應用十分廣泛，如果想要清楚地分析出電子電路，掌握分壓電路的工作原理是非常必要的。今天這篇文章就為大家講述分壓電路的原理，一起來了解一下吧!

可以從兩個方面分析分壓電路：輸入端和輸出端

1、找到輸入端。

有必要分析輸入信號電壓從哪里輸入到分壓電路，以及輸入電流電路如何。在電路分析中確定輸入信號電流電路的方法如下：從信號電壓的輸入端開始，沿著至少兩個組件到達地線，需要注意的是這里的組件不一定是電阻器。通過這個方法可以讓你清楚的找到輸入端。

2、找到輸出端

也就是說，輸出電壓取自電路的哪個端點。分壓電路輸出的信號電壓應發送至下一級電路。理論上，分壓電路的下一級電路輸入是分壓電路的輸出端，但在圖紙中使用這種方法的可操作性較差。有時很難分析下一級電路的輸入端，因此可以采用更簡單的方法進行分析：找出分壓電路中的所有元件，從接地線到上端進行分析，發現元件與分壓電路外的其他電路相連時，這個連接點是分壓電路的輸出端，電壓是分壓電路的輸出電壓。

分析分壓電路工作原理時不僅需要分析輸出電壓大小，往往還需要分析輸出電壓的變化趨勢，因為分壓電路中的兩只電阻其阻值可能會改變。同一個電路中，分別有R1和R2兩個電阻，在輸入電路U1和R1固定不變時，如果R2的阻值增大，輸出電壓也將隨之增大;R2的阻值減小，輸出電壓U0也將隨之減少。

拓展閱讀：分壓電路的計算公式

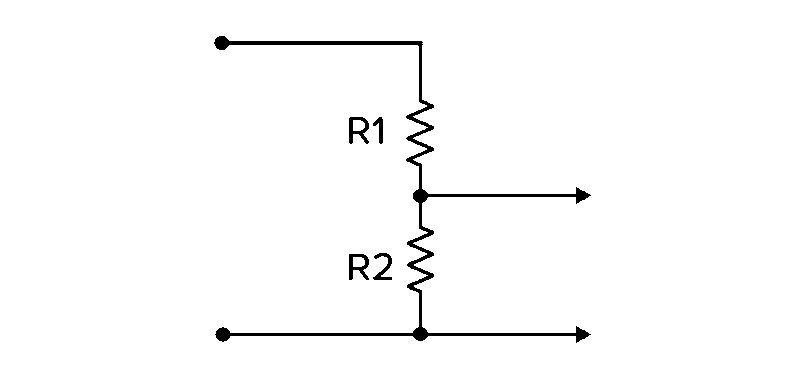

這里我們可以看下圖，分壓電路到底是什么樣的呢?以這樣的方式連接兩個電阻，可以通過計算就能夠得出兩邊的輸出電壓。

計算輸出電壓公式：
